Тема: Схема автоматического включения CarPC от ACC

Ну схема-схеме рознь Есть схемы с использованием PIC-ов каких-нибудь, которые еще и программировать надо, и программатор под них где-то брать, а есть схемы как эта например:

такую я и сам спаяю без проблем За ссылку спасибо, тему читал, но бегло, еще раз внимательно изучу. Кнопка уже есть, но хочется автоматом, а задержка на включение E10000 не устраивает, хочу 0 секунд

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Администратор Регистрация 08.06.2007 Возраст 51 Сообщений 13,353 Вес репутации 10

Nexus 7 2013 carpc

"Тоже так хочу" — сказала зависть и я решил, буду делать. Больше всего проблем доставила покупка именно рамки, так как у нас в продаже не нашел, пришлость заказывать… уже и не помню где.

Планшет купил Nexus 7 2013 LTE в Алматы всего за 35тыс тенге в идеальном состоянии, даже чехол был в комплекте. Долго шли комплектующие, DC-DC преобразователь, реле времени, USB хаб и OTG кабель.
Настал час ХЭ.

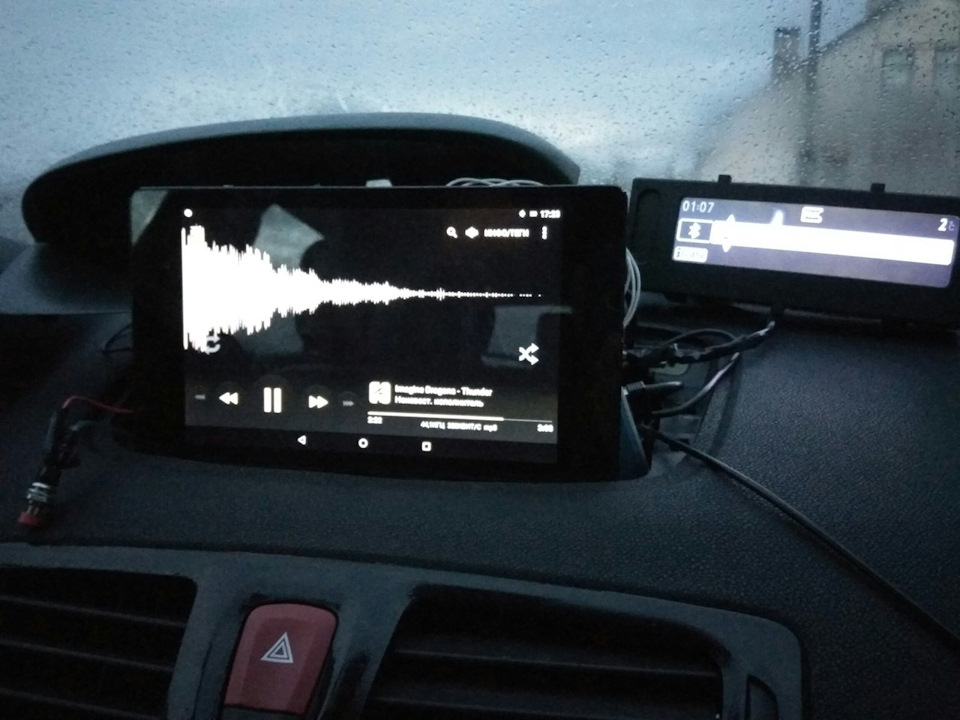

Сначала установил просто закрепив планшет в чехле, а чехол к рамке. Зарядка была просто по USB и планшет настроен на пробуждение по подаче питания. Такое решение оказалось плохим, так как при выключении питания планшет расходовал батарею и никак не мог зарядиться. Время от времени даже разряжался в ноль.
Перечитав сначала статью Кашкая решил избавляться от батарейки, так как планшет переехал в машину на пмж, а мороз для батареи губителен.

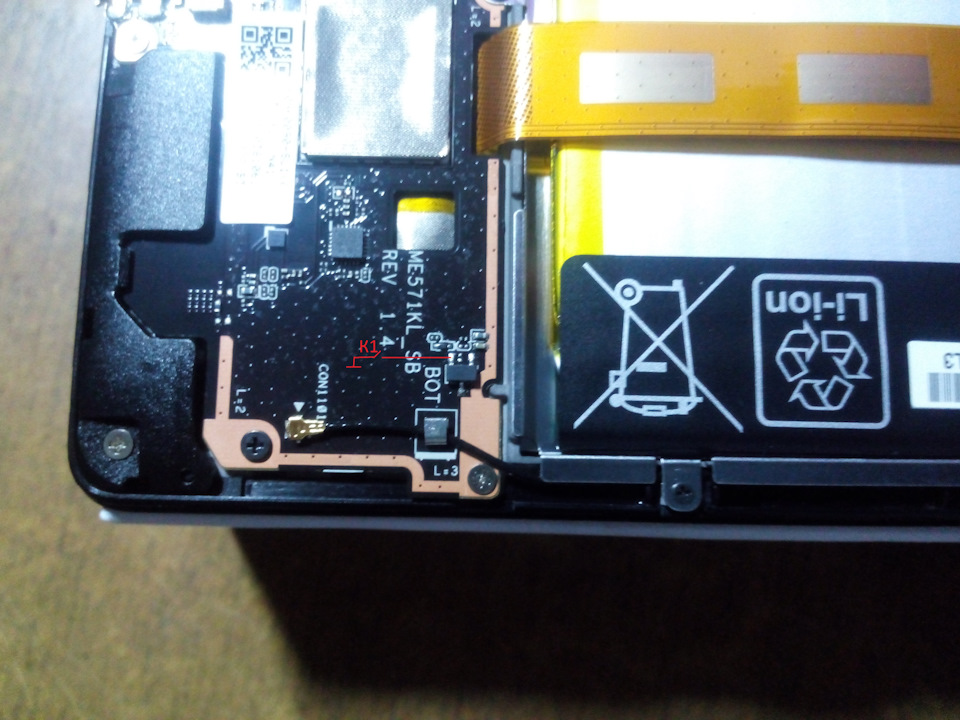

Аккуратно разобрав и удалив батарею вместе с ненадежным контроллером, припаял "-" к двум черным проводам, а "+" к двум красным. Желтый просто заизолировал. Очень важно не превышать напряжение питания, я выставил 4.2В. Кто-то ставит больше, у меня работает с этим. Вылезла проблема, без контроллера на экране постоянно горит 0% зарядки, да и пофиг — мне не мешает, лишь бы работал.
Питание подал от такого блока

В нем есть плавная регулировка напряжения и ток в максимуме 3А. При тестах нагружал планшет как мог, но ток так и не превысил 2А. Дополнительно припаял конденсатор на 4700мкФ на выходе и 10000мкФ на входе в блок питания. Это нужно для снижения шума от генератора и чтобы планшет не отключался при работе стартера.
Пробуждение выполнено на сигнале к датчику холла.

Ножка соединяется на "чистую" массу (после блока) через реле времени, которое с свою очередь управляется АСС плюсом с замка зажигания. Секунд 6 достаточно. Тестил сперва дома, затем в машине при -15С, блок питания показал себя хорошо, колебания температуры никак не сказались на напряжении питания.
Корпус закрыл обратно, так надеюсь будет меньше попадать влага и пыль, да и вытаскивать если что проще.
Tasker включает блютуз и проигрыватель спустя 10 сек, за это время успевает включиться магнитола и поймать сигнал по блютузу. Мне всё нравится. Чуть позже прилажу к этому делу хаб.

Приветствую! Начал по тиху двигаться проект, которому способствовал мой небольшой новогодний отпуск. И так, сложно с чего то начать ибо система проектировалась длительный период и каждый раз рассматривались разные варианты и технология работы, разные компоненты и разная программная часть.
Наверное начну с того, что прототип уже собран, подключен так сказать на коленке. Временно сегодня переехал проект в машину, чтоб понаблюдать как он будет себя вести в "боевом" режиме. Никаких крепежей еще нет вообще, но забегая вперед скажу, что будет реализован сервопривод и экран будет выдвижной. Магнитола будет оставлена в авто, звук будет работать средствами bluetooth.

Читайте так же:
Smart WebP, PNG and JPEG compression

Компоненты, из которых будет состоять CarPC:

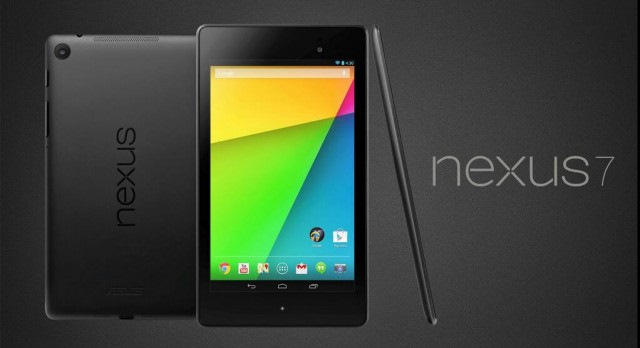

1. Планшет Asus nexus 7 2013 16Gb wi-fi. Планшет был приобретен новым в 2014году. В то время ему просто не было равных. LTE версию не брал специально, т.к. интернет мне в авто не нужен. А экстренную надобность может заменить мой huawei mate 10

Просто планшет использовать не интересно, т.к. тогда и carpc проектом не назовешь. Стоял вопрос расширяемости. Поэтому следующий компонент

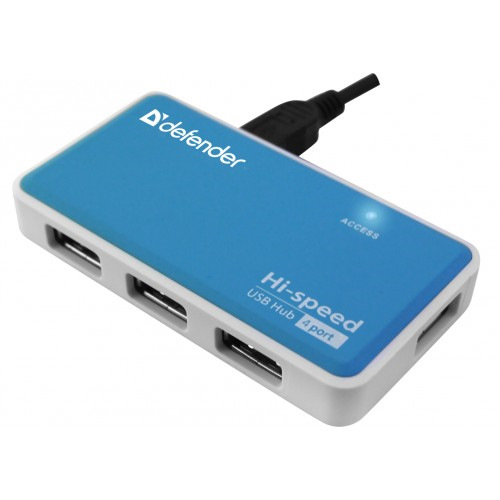

2. USB-hub с активными питанием. На данный момент стоит defender на 4 порта. В планах d-link на 7 портов

Следующим и основным нюансом был блок питания. Материала было изучена масса, месяцами искал и рассматривал варианты реализации. Основными требованиями была наиболее низкое энергопотребление и бесперебойная работа.

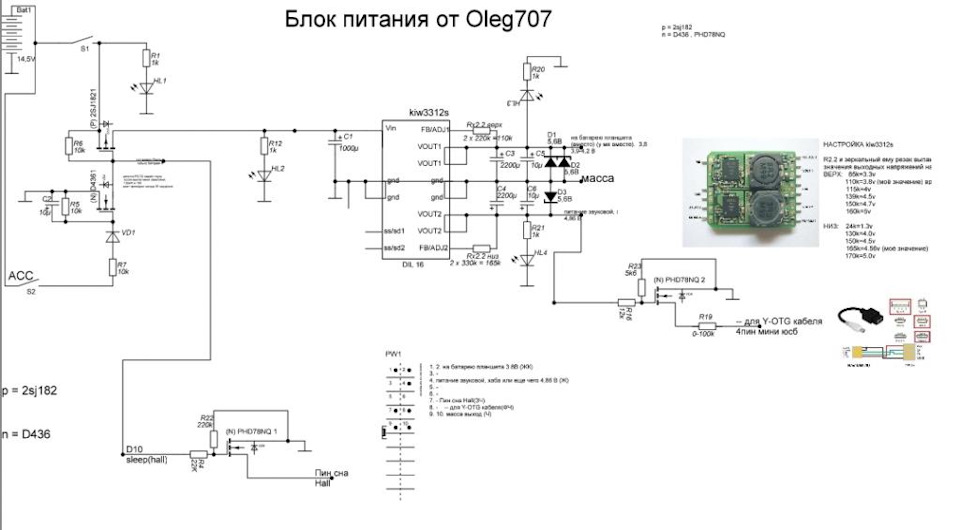

3. Блок питания. Оригинальная схема была взята с сайта pccar.ru и слегка изменена, но суть почти не изменилась. Собирал его мой отец. Размерами она с небольшой модем zyxel (точнее в моем случае она уложена в корпусе этого модема). Кому интересны блоки питания, помогу с изготовлением на заказ.
Итак что имеем на входе:
» +12в (питаемся от + магнитолы)
» Земля (так же на — магнитолы)
» Rem (Управляемый +) — с помощью его планшет выходит из сна, т.е. включение магнитолы управляет питанием планшета
Что имеем на выходе:
» +5в (на питание usb-hub, значение регулируется)
» +4.2В (на питание планшета, значение регулируется)
» Земля (уходит на — планшета и хаба)
» Земляв (на OTG)
» Земля (на датчик холла, значение переменное и рулит сном)

Основная составляющая проекта описана, дальше идет периферия
Какое подобное устройство, скажете вы, обойдется без камеры? Все верно
4. EasyCAP и камера заднего вида.

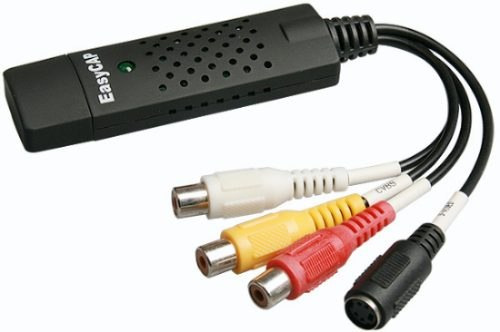

» EasyCAP на чипе UTV007. С андройдем работает прекрасно. Единственное перепаял usb вход. Питание будет подаваться не через usb (нельзя, т.к. на usb питание постоянное и будет постоянно работать easyCap), а отдельно через dc-dc преобразователь 12v-5v от фонарей заднего хода

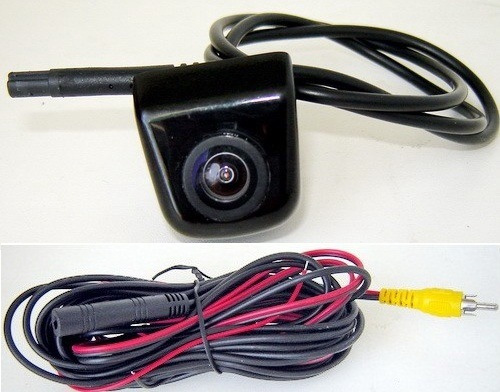

» Камеру заднего вида взял на аи по акции. Вроде не плохо показывает

Далее естественно не обойтись без средств руления планшетом на расстоянии

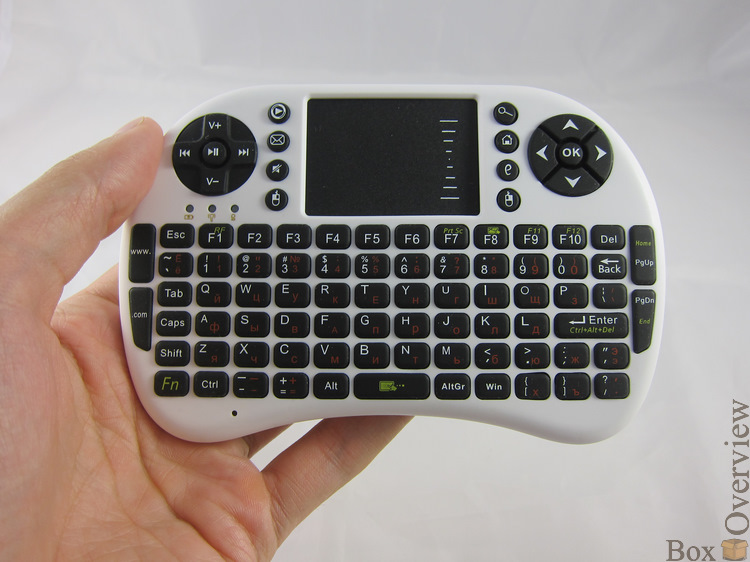

5. Мини клавиатура с тачпадом. Тут все просто. Куплена еще в 14 или 15 году, обалденная вещь, воспринимается планшетом хорошо, глюков вообще не заметил. Стоит аккум нокии 3.7в, последний раз заряжал 1.5 года назад

Ну и куда же без маловажного физического пространства

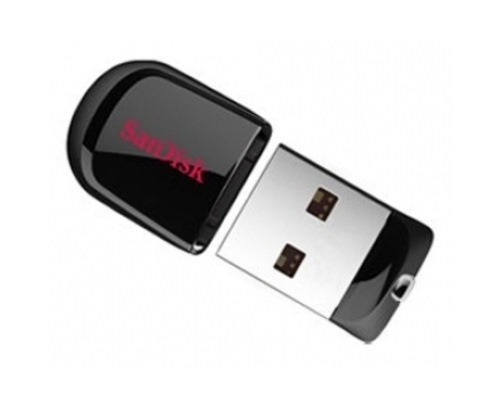

6. USB накопитель. Примерно 32Гб или 64Гб. Планшет не имеет слотов расширения памяти, поэтому все медиа файлы будут храниться на нем

Диагностика в авто немаловажное значение играет

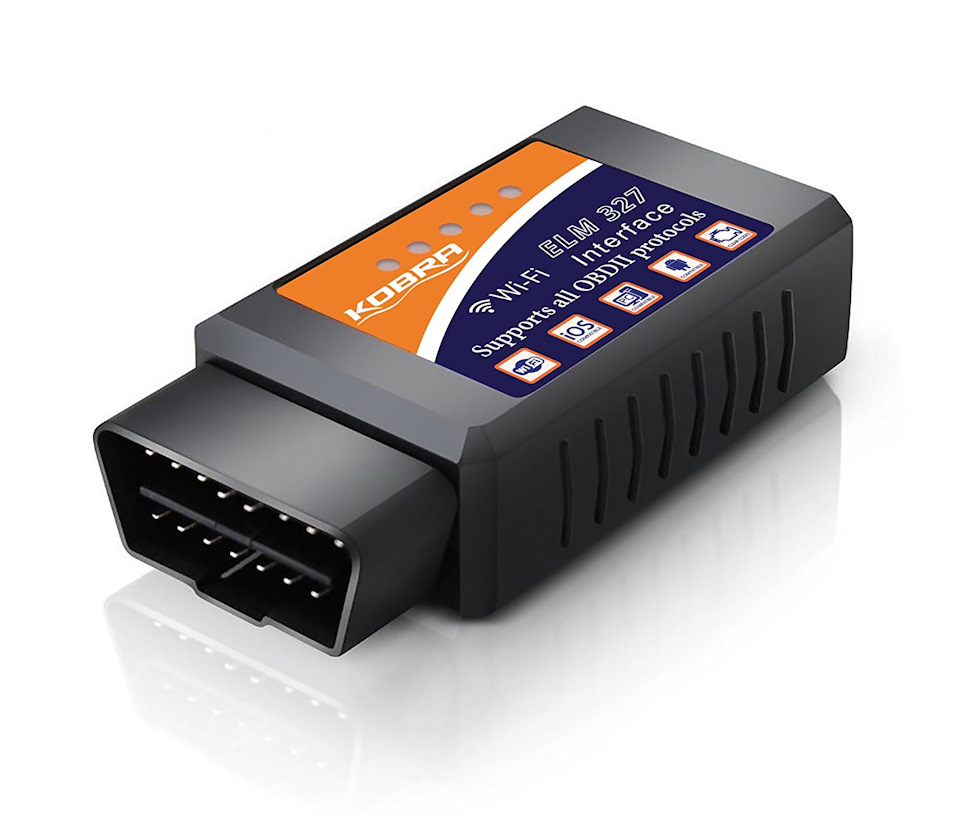

7. Диагностический адаптер obd2 v1.5. Уже имеется даже 2. Пока по блютузу, но может быть и возьму что работает через usb

Читайте так же:
Как узнать, сколько памяти осталось на iPhone?

Далее что будет еще, но пока этим не занимался

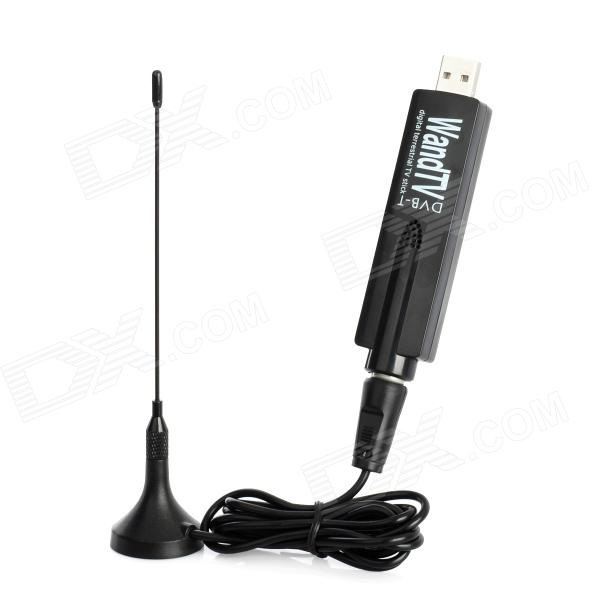

8. dvb-t2 тюнер. Телевидение посмотреть от скуки было бы интересно или больше наверное удивить пассажиров

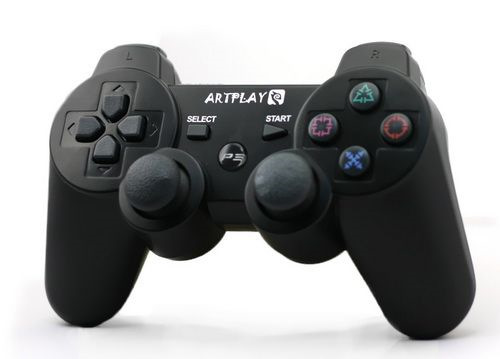

9. Игровой джойстик. Описывать думаю не стоит

10. Видеорегистратор. Не хочу использовать дополнительную камеру, попытают задействовать основную, но пока не думал об этом вообще

С устройствами вроде все.

Далее стоял важный вопрос по выбору ПО, точнее больше по прошивке и ядру.

Первыми я пробовал стоковую прошивку 5.1.1 и ядро Daniel. Тут привязка было больше по ядру, т.к. на контроллере батареи отрезаны провода управления и заряд стоит на 0. Ядро ставило заряд батареи на постоянные 100% и при этом работал OTG.
Вообще вариант был стабильный, работал предсказуемо но был староват. Поэтому так же рассматривал и другие варианты

Далее все необходимые требования поддерживало ядро ElementalX, ко всему прочему оно работало еще и на cyanogenmod, что в корне меняло ситуацию. Тут уже были испробованы куча прошивок: 6.Х, 7.Х и даже 8 андройд, но косячек в том, что выше 6.0.1 это уже были не официальные прошивки и ядро не делало то, чего я хотел.
На данный момент так и не пришел к оптимальному ПО, но установлено cyanogenmod 13 и ElementalX 5.16. Настроек намного больше, чем в стоке и почти можно ликовать… но не тут то было. Есть проблема с подключением. Т.е. не работают сервисы google (хотя gapps установились как положено) и некоторые другие возможности (как например обновление системы). wi-fi подключен, интернет в браузере есть, но подключиться не может. И это выплыло только на это прошивке.

В общем-то по программной части будет отдельный пост, уже после того как все будет четко и предсказуемо работать.

Добавляйтесь в мою новую группу – будет интересно! А так же для всех участников группы будут дополнительные скидки на все. Но и это еще не все!) Про подарки я напишу в группе к концу недели! Добавляйся – не пожалеешь!
